SUPPORTS D’INTERCONNEXION ET EQUIPEMENTS RESEAUX

Les données peuvent être transmises par câbles ou par les ondes hertziennes (onde radio, infrarouge).

I-SUPPORTS PHYSIQUES

1- Connexion par câble

Les informations circulent dans les câbles. Plusieurs types de câbles sont utilisés :

1.1-Le câble coaxial

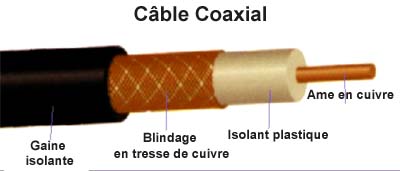

Un câble coaxial est constitué d’un fil de cuivre (appelé âme) enveloppé dans un isolant, puis d’un blindage métallique tressé et enfin d'une gaine extérieure. Il est aussi utilisé pour le câblage TV. Le câble coaxial est le type de support adapté au réseau MAN.

Câble coaxial

Le type de connecteur utilisé avec les câbles coaxiaux est le connecteur BNC

. Connecteur BNC

1.2-La double paire torsadée

Le câble à paires torsadées (Twisted-pair cable) est constitué de deux brins de cuivre entrelacés en torsade et recouverts d’isolants.

On distingue généralement deux types de paires torsadées :

Types :

-paires non blindées (UTP : UnshieldedTwisted-Pair) : deux ou quatre brins de cuivre entrelacés (torsadés) et d’une enveloppe isolante.

-paires blindées (STP : ShieldedTwisted-Pair): Quatre brins de cuivre entrelacés deux par deux, deux blindages autour de chaque couple de brins et une enveloppe isolante.

Le blindage permet de réduire les interférences (mélange des signaux électriques de plusieurs) ; le blindage permet des transferts de données à des débits plus importants et sur des distances plus grandes que l’UTP.

La paire torsadée est le support physique adapté aux réseaux PAN et LAN.

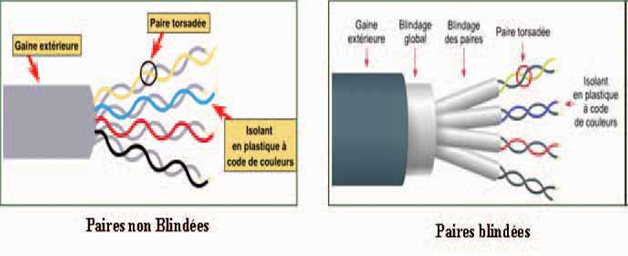

Paires torsadées

Caractéristiques :

-longueur maximale de 100 mètres.

-la vitesse maximale de transfert des données numériques est de 100Mb/s (câble de Catégorie N°5).

Remarque : Les câbles sont classés en plusieurs catégories : la catégorie N°1 est réservée à la voix analogique du téléphone. Sont réservées aux données numériques :  les catégories N° 2 de vitesse 4 Mb/s, N° 3 de vitesse 10 Mb/s, N°4 de vitesse 16 Mb/s et N°5 de vitesse 100 Mb/s.

Le connecteur utilisé avec la paire torsadée est la RJ-45.

Prises RJ-45 :Elles sont fixées au mur et permettent de recevoir les connecteurs RJ-45.

(RJ pour Registered Jack).

Connecteur RJ-45 Prise RJ-45

1.3-La fibre optique

Un rayon lumineux transporte les informations à l’intérieur d’une gaine isolante. La fibre optique est le support physique adapté aux réseaux WAN.

Composition : La fibre optique est constituée

-d’un cœur,

-d’une gaine optique

-d’une gaine plastique.

Usages :

-connecter les centraux téléphoniques ou les continents entre-eux

-stockage des NAS (Network Attached Storage ou stockage sur réseau) à domicile

-envoi des flux vidéo en ultra haute définition

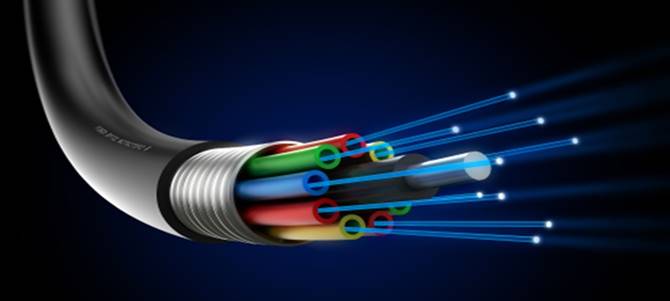

Fig.27 : Fibre optique

II-LES ONDES

1- Bluetooth

Technologie reposant sur les ondes radios courte distance, elle permet d’interconnecter différents appareils électroniques : téléphone, claviers et souris.

La technologie Bluetooth est utilisée par les réseaux personnels WPAN.

2- IrDA (infrarouge)

Les rayons infrarouges transportent les informations sur de très courtes distances. C’est unetechnologie reposant sur les ondes radios courte distance, elle permet de créer des liaisons sans fils de quelques mètres avec des débits pouvant monter à quelques mégabits par seconde. Elle est beaucoup utilisée dans les réseaux WPAN. Cette technologie, d'ailleurs très sensible aux perturbations lumineuses, est utilisée par la majorité des télécommandes.

3- Wi-Fi (ou IEEE 802.11)

Le Wi-Fi (Wireless Fidelity) est une technologie des réseaux locaux sans fils.On accède au réseau via un serveur sans fil avec lequel on communique par des ondes. Cette technologie offre une zone de couverture de plusieurs centaines de mètres. Elle est utilisée par les WPAN et les WLAN.

a. Principe :

Les machines dans un réseau Wi-Fi communiquent entre-elles via des signaux émis par leurs antennes. La communication peut se faire selon différentsmodes, nécessitant le cas échéant un équipement supplémentaire, appelé «point d'accès » qui permet d’assurer la liaison entre les différents équipements.

b. modes de fonctionnement :

Le Wi-Fi peut opérer selon deux modes:

-Mode ad hoc : Les machines clientes sont interconnectées directement entre elles sans passer par un « point d'accès ». Ce mode est très peu courant.

-Mode infrastructure : Dans ce mode, les machines clientes sont connectées à « un point d'accès » partageant la bande passante disponible. Ce mode est similaire au protocole Ethernet, fonctionnant via une topologie en étoile.

4-WIMAX

La technologie WIMAX (Worldwide Interoperatibility for Microware Access) désigne un standard de communication sans fil. Aujourd’hui il est surtout utilisé comme système de transmission et d’accès à internet à haut débit portant sur une zone géographique étendue. Le Wimax est utilisée par les réseaux métropolitains sans fils (WMAN).

ROLES DE QUELQUES EQUIPEMENTS RESEAUX

1-Carte réseau ou carte NIC(NIC pour Network Interface Card)

La carte réseau est une carte d'extension qu’on ajoute à l'ordinateur pour le connecter à un réseau. Elle constitue l’interface physique entre l’ordinateur et le support de transmission.

:Carte réseau

2-Concentrateur

Un concentrateur (hub) est un équipement électronique auquel sont reliés, le plus souvent, sur paire torsadée, plusieurs ordinateurs du réseau. Chaque ordinateur est relié à un port de communication du concentrateur. Selon le modèle choisi un concentrateur dispose d’un nombre variable de ports (4, 8,16, …) correspondant à un réseau de 4, 8, 16, … équipements. Il reçoit le message sur port et Ie transmet par diffusion sur tous les autres ports.

Fig.30 : hub

3-Commutateur (Switch)

Un commutateur réseau, est un équipement qui sert à connecter plusieurs éléments dans un réseau informatique. C’est un équipement central de concentration de réseau, intelligent par rapport au Hub. Contrairement à un concentrateur, un commutateur ne diffuse pas les trames. Il met en relation les seuls postes concernés par l’échange. Pour cela il s’appuie sur l’adresse de l’émetteur de la trame.

Un commutateur procède par diffusion seulement s’il ne connaît pas encore l’adresse du destinataire.

-Chaque fois qu’une station émet, le commutateur mémorise son adresse.

-Lors de la phase d’apprentissage le commutateur se comporte comme un concentrateur, une fois toutes les stations identifiées, il agit comme un pont multiports.

4-Répartiteur

Un répartiteur (appelé MAU, Multistation Access Unit) est un équipement qui va gérer la communication entre les ordinateurs qui lui sont reliés en impartissant à chacun d'entre-eux un’’ temps de parole’’ dans un réseau en anneau.

: Un répartiteur

5-Routeur

Un routeur est un équipement qui permet d’interconnecter des réseaux différents de même nature (même protocole). Le routage a pour rôle d’acheminer les informations d’un réseau à un autre à l’aide d’une table de routage. Cette table contient des paramètres pour déterminer par quel routeur il faut passer pour accéder à un réseau donné.

Fig. 33

6-Modem

Le modem permet de se connecter à un réseau par l'intermédiaire des lignes téléphoniques. Il relie l’Unité Centrale au réseau téléphonique.

Un modem

7-Composition d’une box internet

Une box internet est une boite dans laquelle on trouve :

-un modem,

-un routeur,

-une borne d’accès WI-FI,

-un switch,

-un pare-feu,

-un serveur (web, ftp, voip).

Il permet d’établir la connexion à internet par l’intermédiaire d’un FAI. Physiquement, cette connexion peut s’opérer par ligne téléphonique, fibre optique, câble ou satellite.On l’apelle communément passerelle domestique.

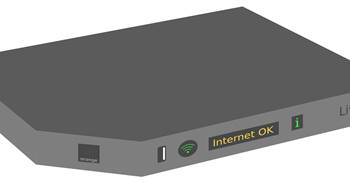

Box internet
